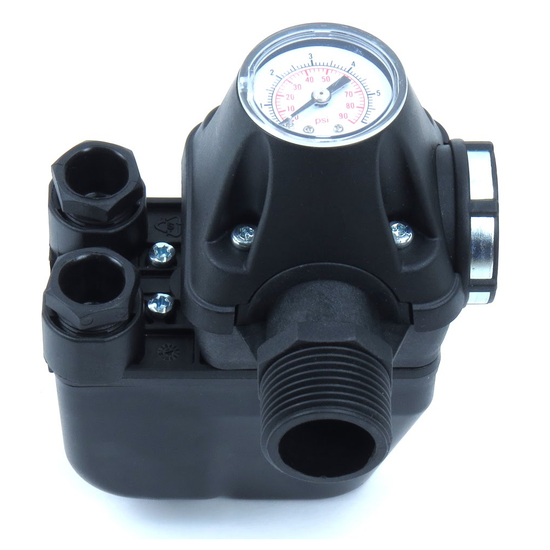

Реле давления с манометром Italtecnica PM/5-3W

Реле давления с манометром Italtecnica PM/5-3W

Артикул: IT PM/5-3W

Готовое решение для автоматики, состоящее из реле давления, манометра и тройника

2 200 руб.

Доставка в
ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
Документация
ОТЗЫВЫ 0

Реле давления предназначено для управления работой электронасоса бытовых систем водоснабжения с гидроаккумулятором в автоматическом режиме. Говоря проще, оно само включает и выключает насос по мере потребления воды.

К примеру, у вас в системе давление 2,8 атмосферы и вы открываете кран из-за чего давление в системе по немногу начинает падать и при достижении его отметки в 1,4 атмосферы реле давления включит насос. Вода продолжит стабильно течь у вас из под крана  пока в тоже время давление в системе будет подниматься до 2,8 атмосферы. Вы закрываете кран - насос докачивает воду в гидроаккумулятор или систему до давления в 2,8 атмосферы и отключается. Всё просто и максимально комфортно. Без реле давления комфортное и стабильное обеспечение вас водой было бы невозможно.

Конструкция реле давления максимально проста: вода давит на  специальную мембрану, которая в свою очередь воздействует на пружину и в зависимости от давления эта пружина то замыкает, то размыкает цепь, что, в свою очередь, включает и выключает насос.

Регулировка включения и выключения насоса по реле осуществляется вращением специальных гаек, расположенных под крышкой прибора. Если вы хотите изменить давление включение и выключение (Рпуск и Рстоп) при неизменном Δ Р (разнице между ними), то вам необходимо использовать большую гайку (пружину).

При её вращении против часовой стрелки вы уменьшите одновременно и Рстоп и Рпуск, т.е. если изначально реле настроено на Рстоп=2,8 бар, а Рпуск=1,4 бар, то вы можете его довести до Рстоп=2,4, а Рпуск=1,0 бара. Это значит, что ваш насос будет включаться при падении давления воды в системе ниже 1 атмосферы (бара) и выключаться при 2,4. В данном случае Δ Р всегда одинакова и равняется 1,4 бара. И соответственно при вращении гайки по часовой стрелки вы увеличите Рстоп и Рпуск при неизменном Δ Р. Так вы можете их довести до 4 и 2,6 бар соответственно. Но учтите, что не рекомендуется поднимать давление в системе больше 3 атмосфер, это может привести к быстрому износу деталей в  системе.

Но если вы хотите отрегулировать разницу между включением и выключением насоса (Δ Р), то вам необходимо воспользоваться маленьким винтом (пружиной). С его помощью, к примеру, вы можете установить Рстоп и Рпуск на значениях 2,8 и 2 bar.

Непосредственно сам процесс регулировки выглядит следующим образом:

  • Включить насос и открыть кран на выходе из насоса
  • Повернуть гайку большой пружины на 1-2 оборота в нужную сторону
  • Закрыть кран, дождаться отключение насоса, при этом отметив давление отключения Рстоп по манометру
  • Приоткрыть кран, плавную понижает давление в системе. Отметить на каком давлении Рпуск произошло включение насоса
  • Если новое значение Рстоп, Рпуск и Δ Р устраивает, настройка окончена
  • Если нет, продолжить регулировку с последующим контролем полученных результатов
  • Если значение Рпуск устраивает, Рстоп требуется увеличить или уменьшить, повернуть гайку маленькой пружины на 1-2 оборота в нужную сторону
  • Закрыть кран, дождаться отключение насоса, при этом отметив давление отключения насоса Рстоп по манометру

Таким образом, меняя сжатие пружины на небольшую величину и контролируя полученные результаты по манометру, осуществляют регулировку требуемых уровней давления включение и выключение насоса. После окончания настройки необходимо убедиться что при прекращении водоразбора, реле отключает насос.

Категория
Реле давления для насоса
Брeнд
Italtecnica (Италтехника)
Страна производства
Китай
Назначение
Холодное водоснабжение
Диаметр резьбы
1"
Качество воды
Чистая
Температура жидкости
от +1°С до +55°С
Напряжение сети
220/230 В
Максимальное рабочее давление, bar (атм)
10
Класс защиты
IP44
Заводское значение давления
Вкл <1.4 bar | выкл >2.8 bar
Доступный диапазон регулировки давления, bar (атм)
от 1 до 5
Гарантия
1 год
Родина бренда
Италия
Габариты (ШxГxВ, см)
11 x 7 x 11
Вес (кг)
0.8
