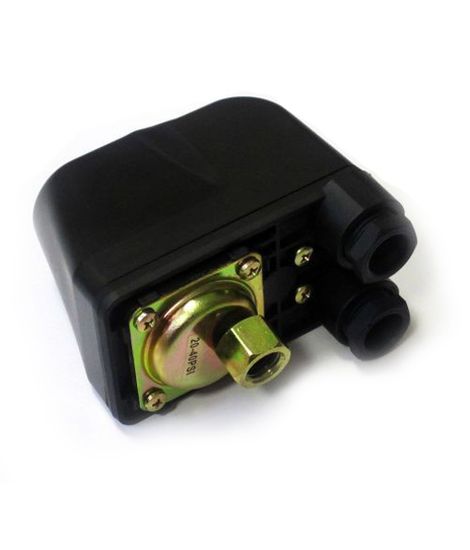

Реле давления Belamos PS-02C

Реле давления Belamos PS-02C

Belamos
Артикул: PS-02C

Реле давления предназначен для автоматизации работы электрического насоса по давлению

678 руб.

Доставка в
ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
Документация
ОТЗЫВЫ 0

Реле давления предназначено для управления работой электронасоса бытовых систем водоснабжения с гидроаккумулятором в автоматическом режиме. Говоря проще, оно само включает и выключает насос по мере потребления воды.

К примеру, у вас в системе давление 2,8 атмосферы и вы открываете кран из-за чего давление в системе по немногу начинает падать и при достижении его отметки в 1,4 атмосферы реле давления включит насос. Вода продолжит стабильно течь у вас из под крана  пока в тоже время давление в системе будет подниматься до 2,8 атмосферы. Вы закрываете кран - насос докачивает воду в гидроаккумулятор или систему до давления в 2,8 атмосферы и отключается. Всё просто и максимально комфортно. Без реле давления комфортное и стабильное обеспечение вас водой было бы невозможно.

Конструкция реле давления максимально проста: вода давит на  специальную мембрану, которая в свою очередь воздействует на пружину и в зависимости от давления эта пружина то замыкает, то размыкает цепь, что, в свою очередь, включает и выключает насос.

Все модели реле давления воды для насоса от итальянского бренда Акварио имеют в комплекте специальный "ключик", который позволяет легко откручивать крышку прибора и регулировать давление включения и выключения насоса.

Регулировка включения и выключения насоса по реле осуществляется вращением специальных гаек, расположенных под крышкой прибора. Если вы хотите изменить давление включение и выключение (Рпуск и Рстоп) при неизменном Δ Р (разнице между ними), то вам необходимо использовать большую гайку (пружину).

При её вращении против часовой стрелки вы уменьшите одновременно и Рстоп и Рпуск, т.е. если изначально реле настроено на Рстоп=2,8 бар, а Рпуск=1,4 бар, то вы можете его довести до Рстоп=2,4, а Рпуск=1,0 бара. Это значит, что ваш насос будет включаться при падении давления воды в системе ниже 1 атмосферы (бара) и выключаться при 2,4. В данном случае Δ Р всегда одинакова и равняется 1,4 бара. И соответственно при вращении гайки по часовой стрелки вы увеличите Рстоп и Рпуск при неизменном Δ Р. Так вы можете их довести до 4 и 2,6 бар соответственно. Но учтите, что не рекомендуется поднимать давление в системе больше 3 атмосфер, это может привести к быстрому износу деталей в  системе.

Но если вы хотите отрегулировать разницу между включением и выключением насоса (Δ Р), то вам необходимо воспользоваться маленьким винтом (пружиной). С его помощью, к примеру, вы можете установить Рстоп и Рпуск на значениях 2,8 и 2 bar.

Непосредственно сам процесс регулировки выглядит следующим образом:

  • Включить насос и открыть кран на выходе из насоса
  • Повернуть гайку большой пружины на 1-2 оборота в нужную сторону
  • Закрыть кран, дождаться отключение насоса, при этом отметив давление отключения Рстоп по манометру
  • Приоткрыть кран, плавную понижает давление в системе. Отметить на каком давлении Рпуск произошло включение насоса
  • Если новое значение Рстоп, Рпуск и Δ Р устраивает, настройка окончена
  • Если нет, продолжить регулировку с последующим контролем полученных результатов
  • Если значение Рпуск устраивает, Рстоп требуется увеличить или уменьшить, повернуть гайку маленькой пружины на 1-2 оборота в нужную сторону
  • Закрыть кран, дождаться отключение насоса, при этом отметив давление отключения насоса Рстоп по манометру

Таким образом, меняя сжатие пружины на небольшую величину и контролируя полученные результаты по манометру, осуществляют регулировку требуемых уровней давления включение и выключение насоса. После окончания настройки необходимо убедиться что при прекращении водоразбора, реле отключает насос.

Данная модель поставляется с накидной гайкой диаметром 1/4", что сильно облегачает установку и замену реле.

Категория
Реле давления для насоса
Брeнд
Беламос (Belamos)
Страна производства
Китай
Назначение
Холодное водоснабжение
Диаметр резьбы
1/4"
Качество воды
Чистая
Температура жидкости
от +1°С до +40°С
Напряжение сети
220/230 В
Максимальное рабочее давление, bar (атм)
10
Класс защиты
IP54
Заводское значение давления
Вкл 1.4 bar | выкл 2.8 bar
Доступный диапазон регулировки давления, bar (атм)
от 1 до 5
Гарантия
1 год
Родина бренда
Россия
Вес (кг)
0.5
