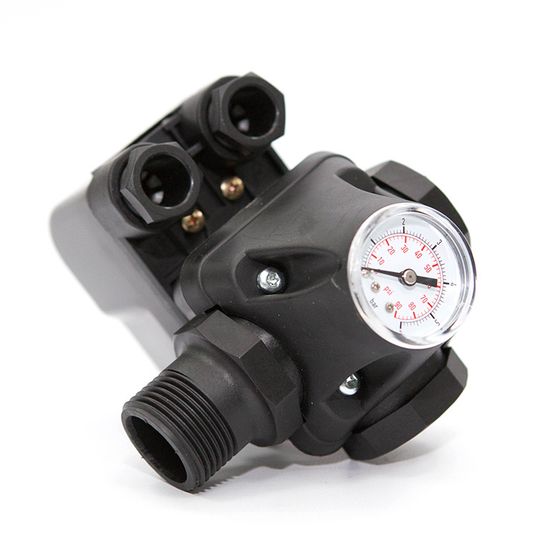

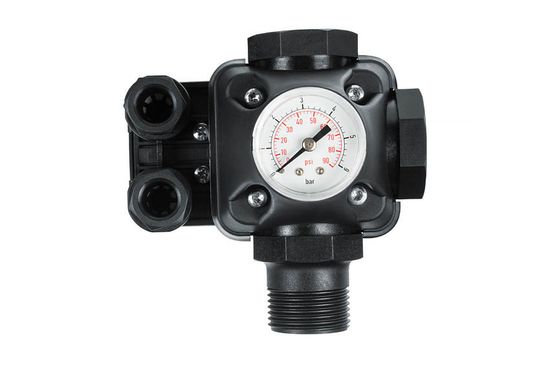

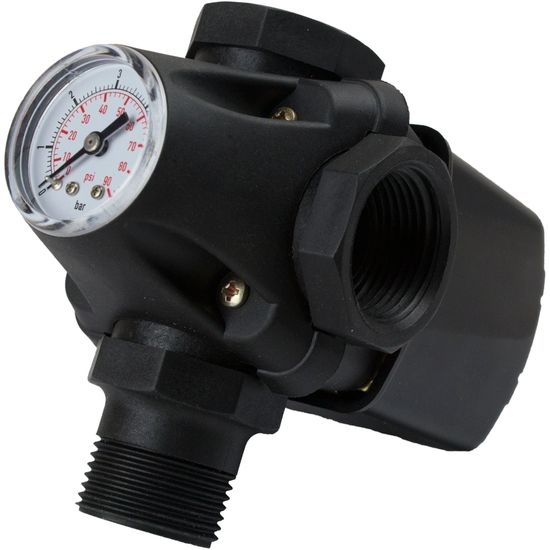

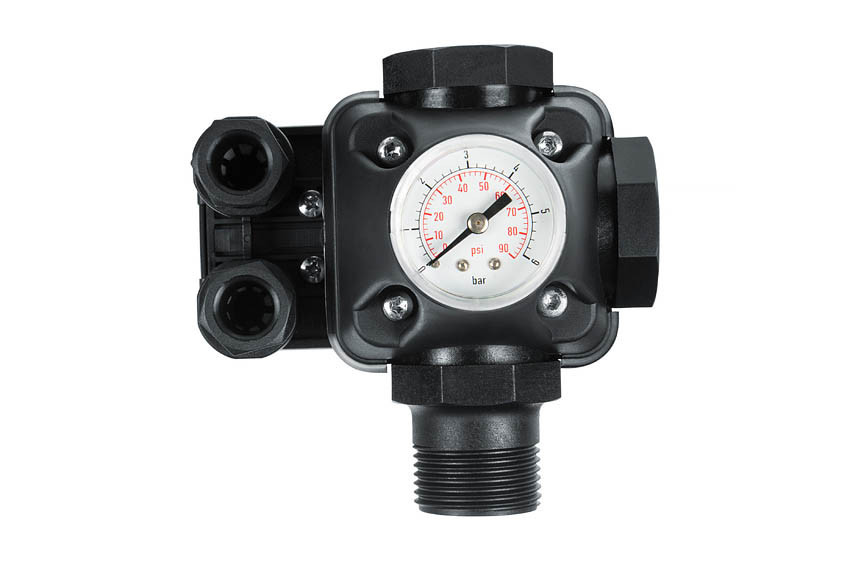

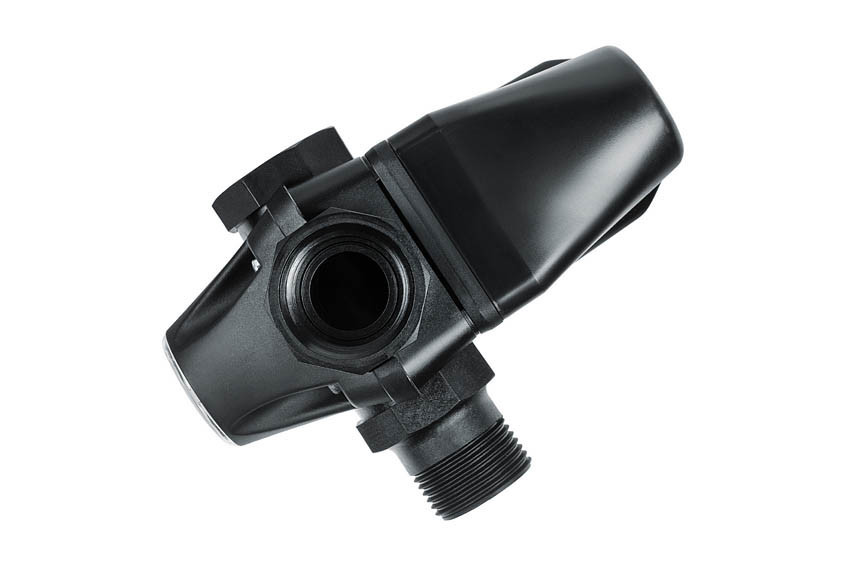

Реле давления с манометром предназначено для управления работой электронасоса бытовых систем водоснабжения с гидроаккумулятором в автоматическом режиме. Говоря проще, оно само включает и выключает насос по мере потребления воды.
К примеру, у вас в системе давление 2,8 атмосферы и вы открываете кран из-за чего давление в системе по немногу начинает падать и при достижении его отметки в 1,4 атмосферы реле давления включит насос. Вода продолжит стабильно течь у вас из под крана пока в тоже время давление в системе будет подниматься до 2,8 атмосферы. Вы закрываете кран - насос докачивает воду в гидроаккумулятор или систему до давления в 2,8 атмосферы и отключается. Всё просто и максимально комфортно. Без реле давления комфортное и стабильное обеспечение вас водой было бы невозможно.
Конструкция реле давления максимально проста: вода давит на специальную мембрану, которая в свою очередь воздействует на пружину и в зависимости от давления эта пружина то замыкает, то размыкает цепь, что, в свою очередь, включает и выключает насос.
Регулировка включения и выключения насоса по реле осуществляется вращением специальных гаек, расположенных под крышкой прибора. Если вы хотите изменить давление включение и выключение (Рпуск и Рстоп) при неизменном Δ Р (разнице между ними), то вам необходимо использовать большую гайку (пружину).
При её вращении против часовой стрелки вы уменьшите одновременно и Рстоп и Рпуск, т.е. если изначально реле настроено на Рстоп=2,8 бар, а Рпуск=1,4 бар, то вы можете его довести до Рстоп=2,4, а Рпуск=1,0 бара. Это значит, что ваш насос будет включаться при падении давления воды в системе ниже 1 атмосферы (бара) и выключаться при 2,4. В данном случае Δ Р всегда одинакова и равняется 1,4 бара. И соответственно при вращении гайки по часовой стрелки вы увеличите Рстоп и Рпуск при неизменном Δ Р. Так вы можете их довести до 4 и 2,6 бар соответственно. Но учтите, что не рекомендуется поднимать давление в системе больше 3 атмосфер, это может привести к быстрому износу деталей в системе.
Но если вы хотите отрегулировать разницу между включением и выключением насоса (Δ Р), то вам необходимо воспользоваться маленьким винтом (пружиной). С его помощью, к примеру, вы можете установить Рстоп и Рпуск на значениях 2,8 и 2 bar.
Непосредственно сам процесс регулировки выглядит следующим образом:
- Включить насос и открыть кран на выходе из насоса
- Повернуть гайку большой пружины на 1-2 оборота в нужную сторону
- Закрыть кран, дождаться отключение насоса, при этом отметив давление отключения Рстоп по манометру
- Приоткрыть кран, плавную понижает давление в системе. Отметить на каком давлении Рпуск произошло включение насоса
- Если новое значение Рстоп, Рпуск и Δ Р устраивает, настройка окончена
- Если нет, продолжить регулировку с последующим контролем полученных результатов
- Если значение Рпуск устраивает, Рстоп требуется увеличить или уменьшить, повернуть гайку маленькой пружины на 1-2 оборота в нужную сторону
- Закрыть кран, дождаться отключение насоса, при этом отметив давление отключения насоса Рстоп по манометру
Таким образом, меняя сжатие пружины на небольшую величину и контролируя полученные результаты по манометру, осуществляют регулировку требуемых уровней давления включение и выключение насоса. После окончания настройки необходимо убедиться что при прекращении водоразбора, реле отключает насос.
